ZN12-40.5价格最优的ZN12-12户内真空断路器

一、产品概述：
ZN12-40.5型断路器是三相交流50Hz，额定电压为40.5kV的户内装置。本断路器的机构与灭弧室系统设计成一体，专用的西门子公司3AF型弹簧操动机构，
采用两用电动机进行交直流储能操作，也可用于手动操作。本产品设计有：350mm,400mm,460mm 等多种相间距离，用户与不同型号的开关柜配合使用更加方便。
可在固定柜XGN17-40.5中使用，也可在JYN1-40.5 、KYN12-40.5柜中使用。

二、主要型号：
ZN12-12/630-20
ZN12-12/630-25
ZN12-12/1250-20
ZN12-12/1250-25
ZN12-12/1250-31.5
ZN12-40.5/1250-31.5
ZN12-40.5/1250-40
ZN12-40.5/1600-31.5
ZN12-40.5/1600-40
ZN12-40.5/2000-31.5
ZN12-40.5/2000-40

三、主要技术参数：

1  额定电压 kA 12

2  额定短时工频耐受电压（Imin） 42

3  额定雷电冲击耐受电压（峰值） 75

4  额定频率 Hz 50

5  额定电流 A 630 1250 630 1250 1600 20002500 3150 4000

6  额定短路开断电流 KA 25 31.5 40

7  额定短时耐受电流 25 31.5 40

8  额定短路持续时间 S 4

9  额定峰值耐受电流 kA 63 80 100

10  额定短路关合电流 63 80 100

11  二次回路工频耐受电压 V 2000

12  额定单个/背对电容器组开断电流 A 630/400(40kA为800/400)

13  额定电容组关合涌流 kA 12.5(频率不大于1000Hz)

14  分闸时间（额定电压） ms 20~50

15  合闸时间（额定电压） 35~70

16  机械寿命 次 20000

17  额定电流开断次数（电寿命） 20000

18  额定短路电流开断次数 50（40kA为30）

19  动、静触头累计磨损厚度 mm 3

20  额定合闸操作电压 V AC110/220 DC110/220

21  额定分闸操作电压

22  储能电机额定电压 V AC110/220 DC110/220

23  储能电机额定电压 W 70/100

24  储能时间 S ≤10

25  触头开距 mm 11±1

26  超行程 3.5±0.5

27  触头合闸弹跳时间 ms ≤2

28  三相分、合闸不同期性 ≤2

29  平均分闸速度（触头分开∞6mm) m/s 0.9~1.2

30  平均合闸速度 0.5~0.8

31  触头分闸反弹幅值 mm ≤3

32  主导电回路电阻 μΩ ≤50(630A) ≤44≤(1250A)≤35(1600~2000A≤25(250A以上)

33  触头合闸接触压力 N 2400±200（25KA）3100±200（31.5A）4250±250（40kA）

34  额定操作顺序 分0.3S-合分-180S-合分

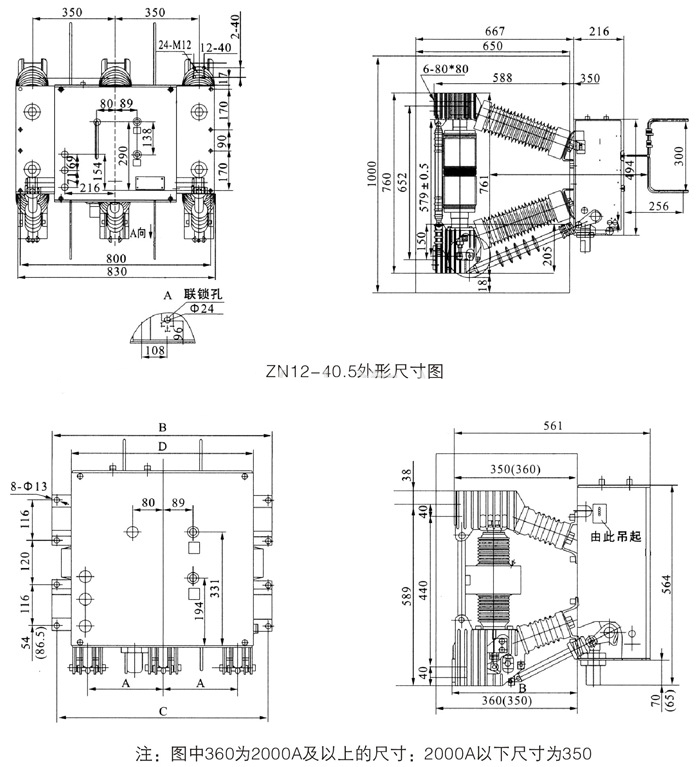

四、外形安装及尺寸



五、售后服务承诺书



    我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：



1.    我厂出售的所有产品最低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或 不可抗拒的自然现象所引起的故障



      或破坏除外)。



2.    在接到报修通知后，七个工作日内赶到现场并解决问题。



3.    用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。



4.    用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法



      律法规执行。



5.    在保修期内，以下情况将实行有偿维修服务;



(1)   由于人为或不可抗拒的自然现象而发生的损坏。



(2)   由于操作不当而造成的故障或损坏。



(3)   由于对产品的改造、分解、组装而发生的故障或损坏。



      由于我公司产品型号规格繁多，价格各不相同，请先咨询再订购，谢谢您的配合！量大更优！我公司以传真订购合同，请确认并签，

      款到发货.一般付款两天内发出。图片仅供参考，请以实物为准。感谢您对我公司的支持!
